Котли на пелетах BRS Comfort LM
Пелетні котли з автоматичною подачею палива з бункера призначені для обігріву побутових та промислових. приміщень. Модельний ряд включає потужності від 99 кВт до 2500 кВт.
Котел складається з топкової камери, з шамотним футеруванням і встановленим пелетним пальником ретортного типу, і теплообмінника жаротрубного типу із безшовної труби. З правого чи з лівого боку розташований паливний бункер із шнековою паливоподачею.
Отримайте безкоштовну консультацію від нашого технічного менеджера на виробництві, щоб обрати оптимальне для вас рішення
Основлюється блоком автоматики управління для налаштування роботи та управління температурними режимами, автоматичний режим. Для подачі повітря для горіння передбачені вентилятори наддуву, первинного та вторинного. повітря.
Виконаний із високоякісної котлової сталі товщиною до 16 мм, залежно від потужності.
Переваги котла
- Высокий КПД
- Сжигание топлива с подачей первичного и вторичного воздуха
- Двойная футеровка топки для повышение температуры, и в следствии полному сжиганию топлива и летучих веществ.
- Низкие выбросы вредных веществ в атмосферу
- Автоматическая подача топлива из бункера
- Возможность работы в ручном режиме на кусковом твердом топливе - дрова, брикеты, уголь
- Высококачественная котловая сталь
- Жаротрубный теплообменник из цельнотянутой бесшовной трубы
- Теплоизоляция корпуса из фольгированной минеральной ваты и декоративная обшивка с порошковой покраской
- Высокая безопасность и надежность
- Длительный срок службы
Комплектація
- Котел у зборі з вбудованим ретортним пальником
- Бункер паливний із шнековою паливоподачею
- Блок автоматики управління
- Вентилятори 2 шт
- Комплект чищення
- Паспорт котла
- Посібник з експлуатації

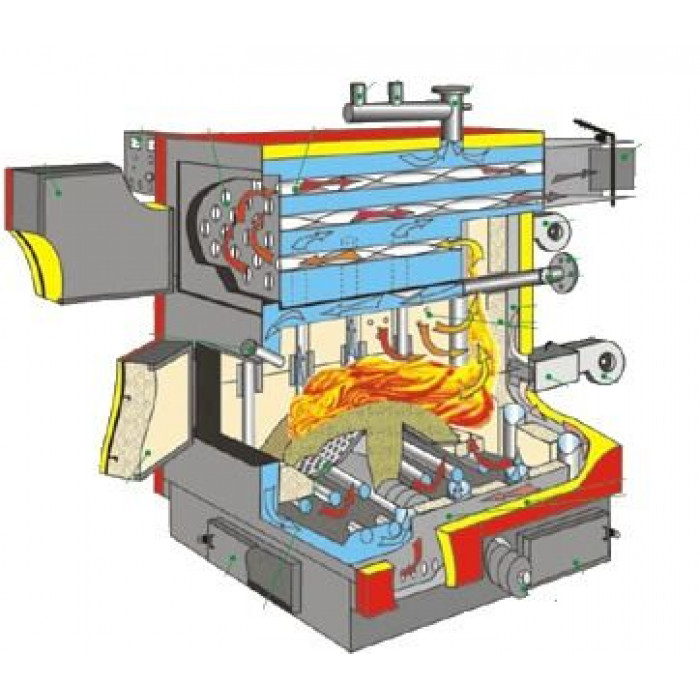

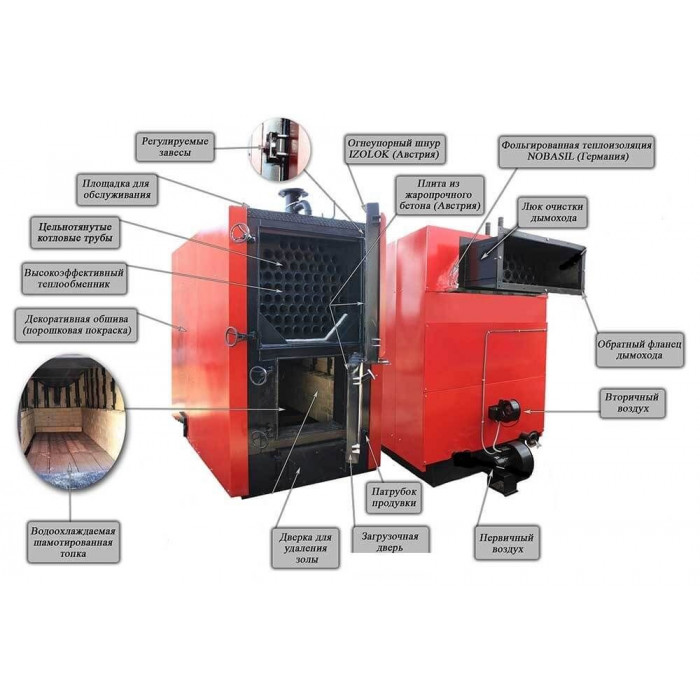

Конструкція
| 1. Дверцята камери згоряння | 12. Термометр |
| 2. Оглядове віконце топки | 13. Канал вторинного повітря |
| 3. Дверцята теплообмінної камери | 14. Шамотна цегла топки |
| 4. Пульт керування котлом | 15. Шамотна цегла топки |
| 5. Теплообмінник | 16. Вентилятор первинного повітря |
| 6. Турбулізатор теплообмінника (Опція) | 17. Заслінка |
| 7. Патрубки запобіжних клапанів | 18. Обшивка із теплоізоляцією |
| 8. Подавальний патрубок трубопроводу | 19. Канал первинного повітря |
| 9. Патрубок димоходу із заслінкою | 20. Колосникові грати |
| 10. Вентилятор вторинного повітря | 21. Дверцята ревізії зольної камери |
| 11. Поворотний патрубок трубопроводу | 22. Шнековий живильник |
Шамотована топка котла з вбудованим ретортним пальником

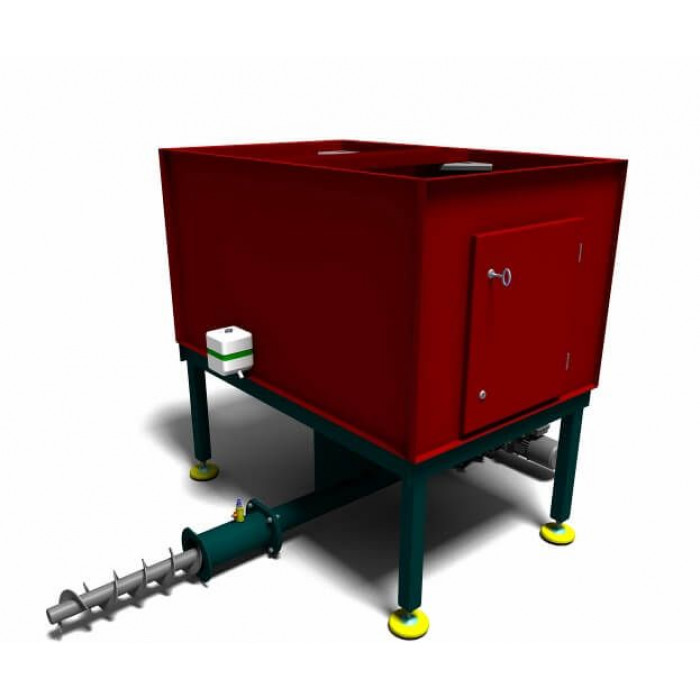

Бункер паливний із шнековою паливоподачею
Габаритні та приєднувальні розміри
| Параметр | Єд.ізм. | Норма для котлів | ||||||||||||||||||
| 100 LM | 150 LM | 200 LM | 250 LM | 300 LM | 350 LM | 400 LM | 500 LM | 600 LM | 700 LM | 800 LM | 1000 LM | 1200 LM | 1500 LM | 2000 LM | 2500 LM | |||||
| H | мм | 1690 | 1690 | 1994 | 1994 | 2265 | 2265 | 2415 | 2415 | 2415 | 2415 | 2415 | 2415 | 2551 | 2551 | 3588 | 3588 | |||
| G | мм | 1840 | 1840 | 2151 | 2151 | 2400 | 2400 | 2580 | 2580 | 2580 | 2580 | 2580 | 2580 | 2745 | 2745 | 3760 | 3760 | |||
| D | мм | 870 | 870 | 1070 | 1070 | 1290 | 1290 | 1590 | 1590 | 1590 | 1590 | 1590 | 1590 | 1600 | 1600 | 2020 | 2020 | |||
| B | мм | 925 | 925 | 1140 | 1140 | 1320 | 1320 | 1645 | 1645 | 1645 | 1645 | 1645 | 1645 | 1650 | 1650 | 2774 | 2774 | |||
| L | мм | 920 | 1065 | 1080 | 1460 | 1450 | 1850 | 1435 | 1690 | 1700 | 2025 | 2420 | 2680 | 2440 | 3068 | 3068 | 3380 | |||
| A | мм | 1480 | 1670 | 1690 | 2090 | 2200 | 2600 | 2192 | 2484 | 2504 | 2840 | 3450 | 3840 | 3650 | 4260 | 3750 | 4060 | |||
| R | мм | 1510 | 1510 | 1763 | 1763 | 1970 | 1970 | 2078 | 2078 | 2078 | 2078 | 2078 | 2078 | 2190 | 2190 | 3110 | 3110 | |||
| Dw1 | Ду | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 125 | 150 | 125*2 | 125*2 | |||
| Dw2 | Ду | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 125 | 150 | 125*2 | 125*2 | |||
| Dy | мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 80 | 80 | |||
Габаритні розміри бункеру паливного зі шнековою паливоподачею
Технічні характеристики
| Параметр | Од. вим. | Норма для котлів | |||||||||||||||||||
| Модель котла | - | 100 LM | 150 LM | 200 LM | 250 LM | 300 LM | 350 LM | 400 LM | 500 LM | 600 LM | 700 LM | 800 LM | 1000 LM | 1200 LM | 1500 LM | 2000 LM | 2500 LM | ||||
| Номінальна потужність котла | кВт | 99 | 150 | 220 | 250 | 300 | 350 | 420 | 500 | 620 | 700 | 830 | 980 | 1150 | 1450 | 1980 | 2500 | ||||
| Опалювана площа | м2 | 990 | 1500 | 2200 | 2500 | 3000 | 3500 | 4200 | 5000 | 6200 | 7000 | 8300 | 9800 | 11500 | 14500 | 19800 | 25000 | ||||
| Паливо | - | ПЕЛЛЕТИ | |||||||||||||||||||
| ККД (номінальне), не менше | % | 90 | |||||||||||||||||||
| Водяна ємність котла | м³ | 0,5 | 0,6 | 0,8 | 1,0 | 1,4 | 1,6 | 1,5 | 1,87 | 1,9 | 2,2 | 2,3 | 2,8 |
3,1 |
6,4 | 6,9 | 7,6 | ||||
| Вага казана без води | кг | 1000 | 1200 | 2100 | 2300 | 2500 | 2700 | 2900 | 2890 | 3900 | 4500 | 4900 | 5400 | 5600 | 6100 | 9800 | 12600 | ||||
| Необхідна тяга газових газів | Па | 23-35 | |||||||||||||||||||
| Температура димових газів | °C | 160-220 | |||||||||||||||||||
| Мінімальна температура води | °C | 60 | |||||||||||||||||||
| Максимальна температура води | °C | 95 (за спец. замовлення 115) | |||||||||||||||||||
| Номінальний робочий тиск води | МПа | 0,20 | |||||||||||||||||||
| Максимальний робочий тиск води | МПа | 0,30 (за спец. замовлення 0,60) | |||||||||||||||||||
| Мінімальний робочий тиск води | МПа | 0,15 | |||||||||||||||||||
| Випробовувальний тиск води | МПа | 0,45 | |||||||||||||||||||
| Споживання електроенергії | кВт | ||||||||||||||||||||
| Витрата палива (ПЕЛЛЕТИ) | кг/час | ||||||||||||||||||||
| Рекомендовані параметри димоходу | |||||||||||||||||||||
| внутрішній діаметр | мм | 300 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | 500 | 500 | 500 | 600 | 600 | 600 | 700 | 700 | ||||
| висота (мінімальна) | м | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 15 | 15 | 15 | 18 | 18 | 18 | 20 | 24 | 26 | ||||
